Kompakte Bauweise, hohe Leistungsdichte, geringe Größe; geringe Trägheit, schnelle Reaktionsgeschwindigkeit
Seltenerd-Permanentmagnetmaterial mit ultrahoher intrinsischer Koerzitivfeldstärke; hohe Beständigkeit gegen Entmagnetisierung
Geringe Drehmomentwelligkeit bei niedrigen Drehzahlen; hohe Auswuchtgenauigkeit; stabiler Betrieb bei hohen Drehzahlen; geringe Geräuschentwicklung, minimale Vibrationen

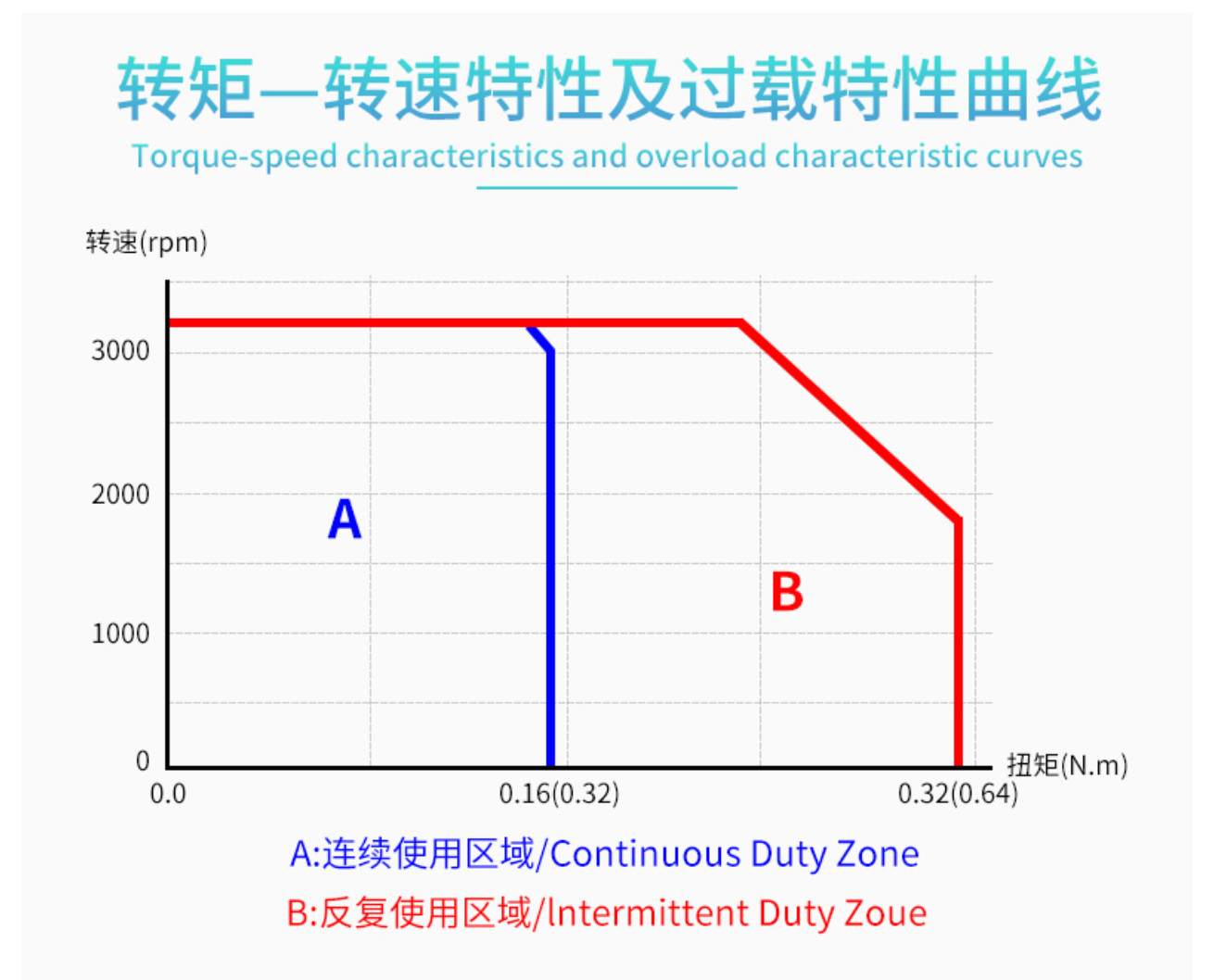

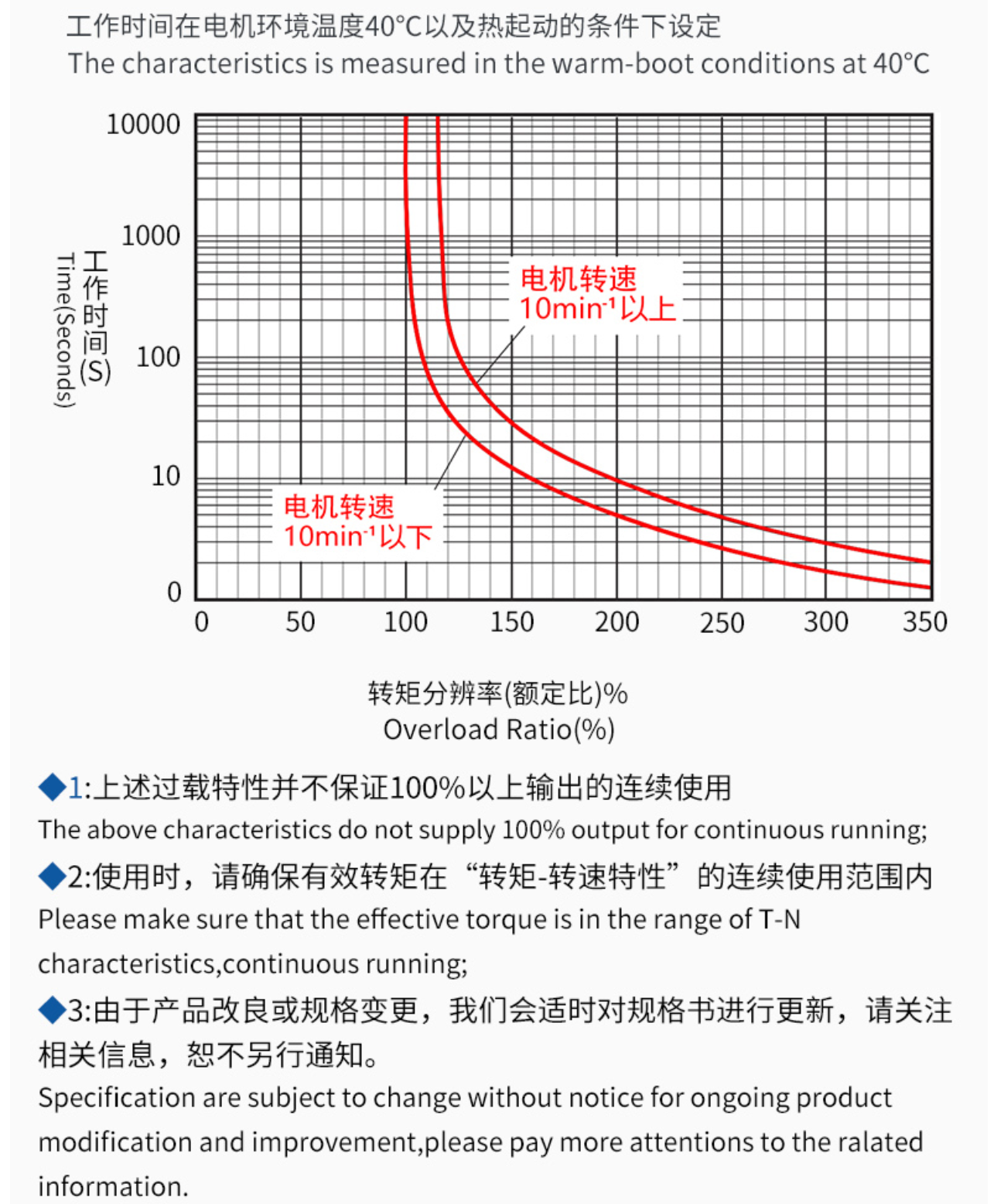

Das maximale Drehmoment erreicht 200 % bzw. 300 % des Nenndrehmoments.
Verschiedene Motortypen (50 ~ 100W, AC220V, mit Bremse, Öldichtung usw.)
Hochgeschwindigkeitsbetrieb bis zu 4000 U/min
Medizinische Geräte; Logistikförderung; Industrieroboter; Automatisierte Montage; Automatisierte Produktionslinien; Gabelstapler mit neuer Energie; Kettenroboter; AGV-Transportfahrzeuge
| Artikel | Parameterwert / Beschreibung |
|---|---|
| Motormodell | 40TM-R3230F5-X |
| Leistung (W) | 100 |
| Nennspannung (V) | 220 V Wechselstrom |
| Nenndrehmoment (Nm) | 0,32 |
| Nenndrehzahl (U/min) | 3000 |
| Nennstrom (A) | 1 ± 10% |
| Drehmomentkonstante (Nm/A) | 0,35 ± 10 % |
| Rotorträgheitsmoment (kg.m²×10⁻⁴) | 0,08 ± 10 % |
| Gegen-EMK (V/krpm) | 21,1 ± 10 % |
| Phaseninduktivität (mH) | 17,3 ± 10 % |
| Phasenwiderstand (Ω) | 18,6 ± 10 % (25 °C) |

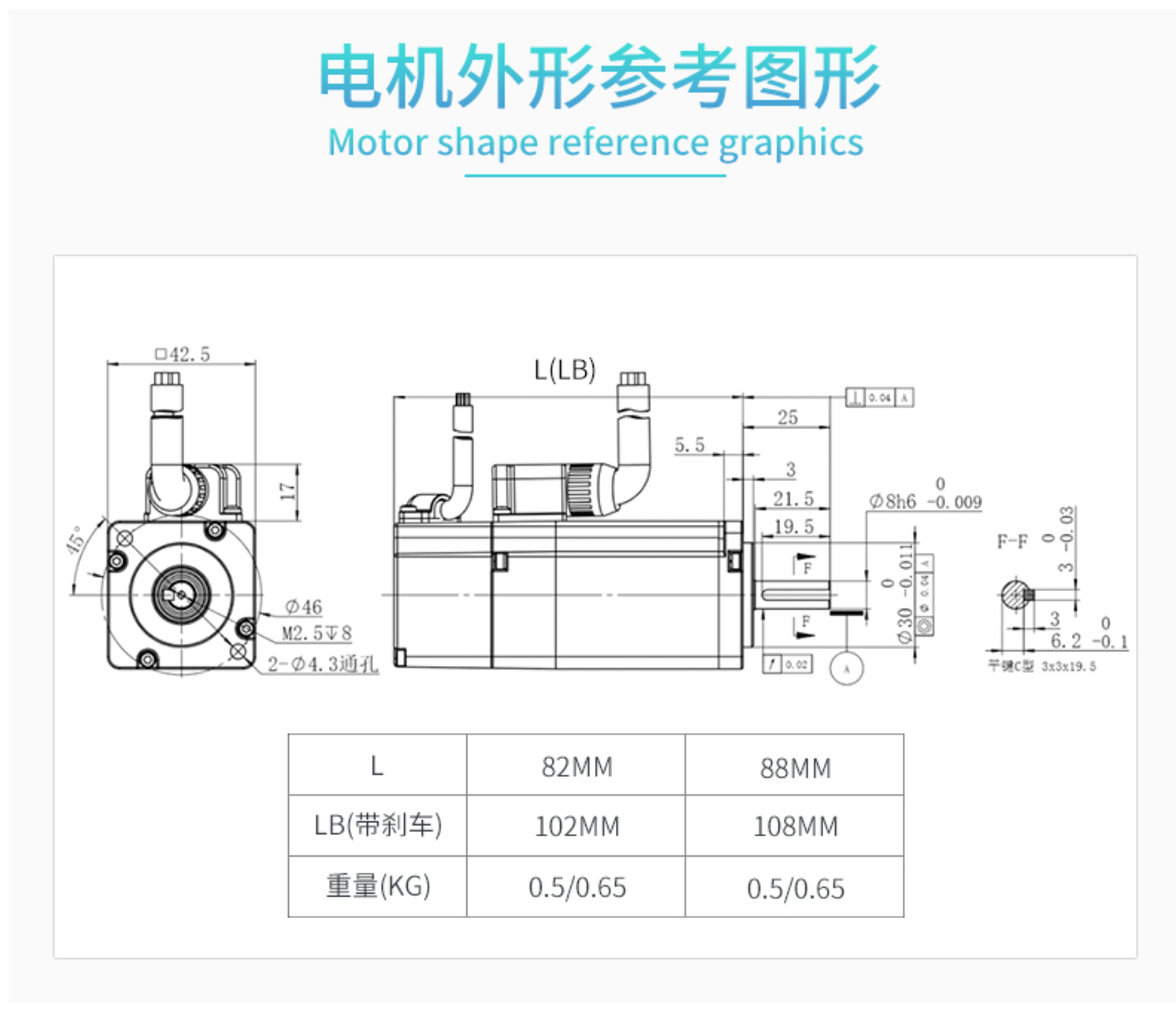

| L | 82 mm |
| LB (mit Bremse) | 102 mm |
| Gewicht (kg) | |

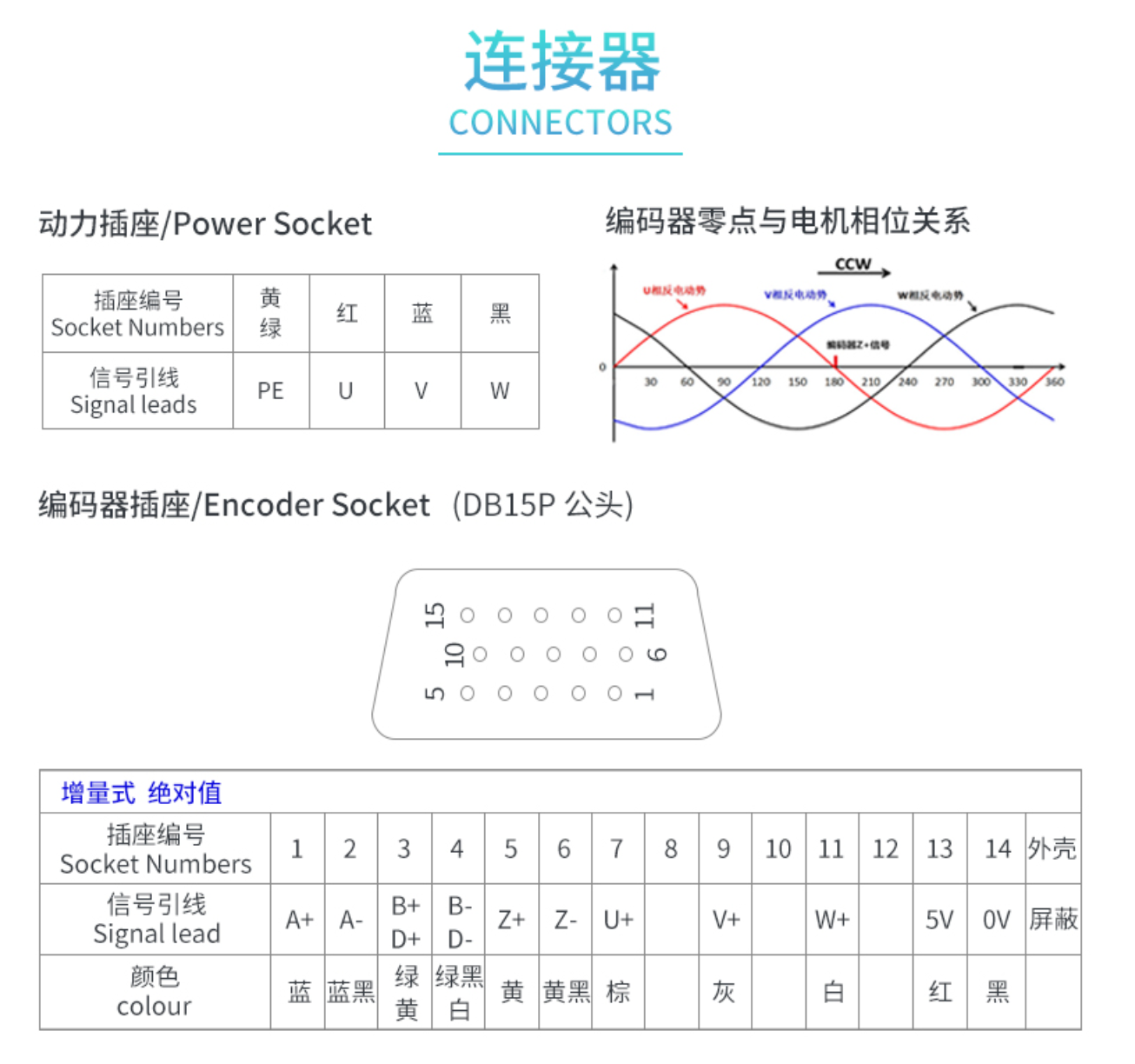

| Rückmeldegerät (optional X) | Magnetisch (-C) / Optisch (-E) inkrementell 2500 Zeilen, Magnetisch (-C17) / Optisch (-A17) absolut 17 Bit |
| Isolationswiderstand / Spannungsfestigkeit | DC 500 V, > 20 MΩ (F) / 800 V AC / 1 s / 5 mA |
| Betriebsumgebung | Temperatur -20 ~ 40°C (-40 ~ 40 °C (optional); Luftfeuchtigkeit 20 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Schutzklasse | IP54 (IP65 optional) |
