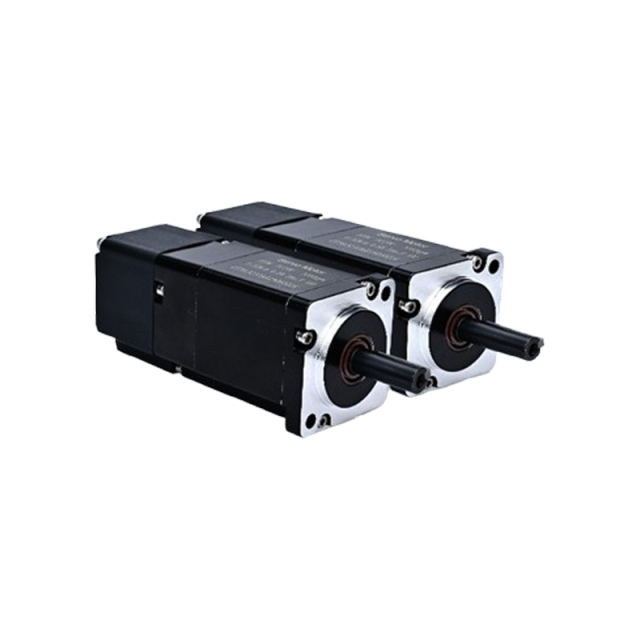

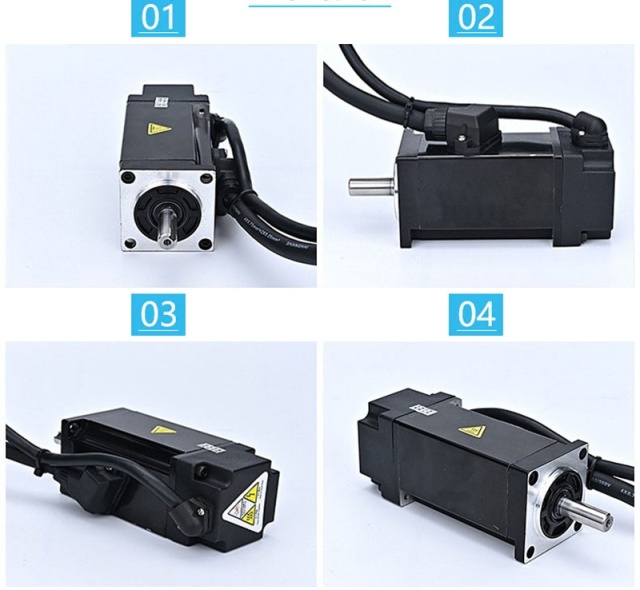

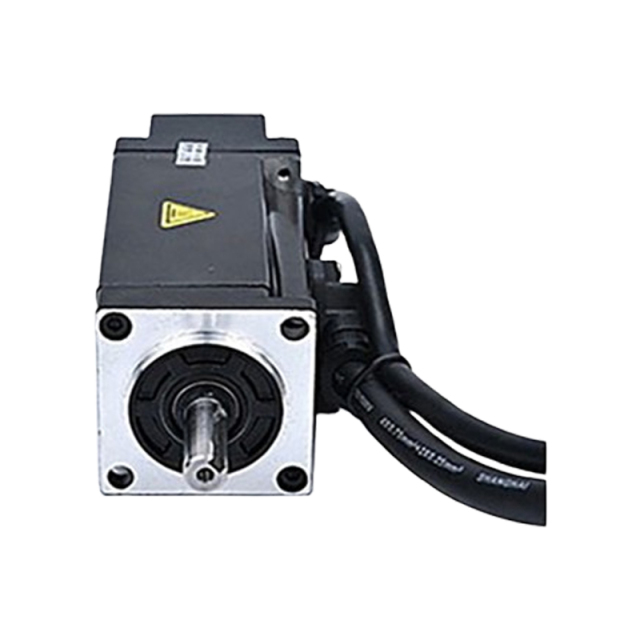

Kompakte Bauweise, hohe Leistungsdichte, geringe Größe; geringe Trägheit, schnelle Reaktionszeit.
Seltenerd-Dauermagnetmaterial mit ultrahoher intrinsischer Koerzitivfeldstärke und hoher Beständigkeit gegen Entmagnetisierung.
Geringe Drehmomentwelligkeit bei niedrigen Drehzahlen; hohe Auswuchtgenauigkeit; stabiler Betrieb bei hohen Drehzahlen; geringe Geräuschentwicklung, geringe Vibrationen.

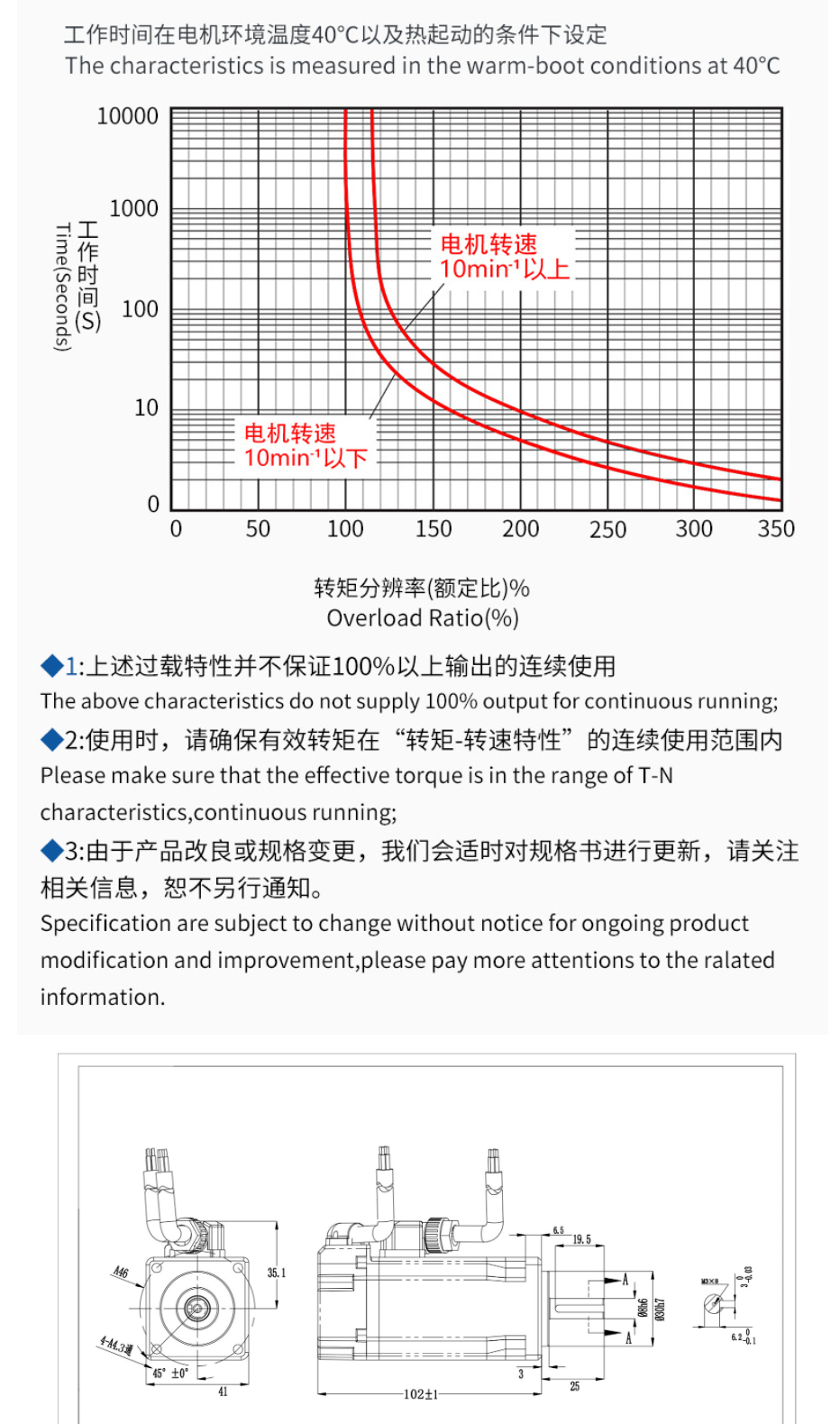

Das maximale Drehmoment erreicht 200 % bis 300 % des Nenndrehmoments.
Verschiedene Motortypen (50 ~ 100 W, DC24 ~ 48 V, mit Bremse, Öldichtung usw.).
Hochgeschwindigkeitsbetrieb bis zu 5000 U/min.
| Motormodell | 40TM-R1630A5-X | 40TM-R3230A5-X | 40TM-R3230C5-X |
|---|---|---|---|
| Leistung (W) | 50 | 100 | 100 |
| Nennspannung (V) | 24 V DC | 24 V DC | 48 V DC |
| Nenndrehmoment (N·m) | 0,16 | 0,32 | 0,32 |
| Nenndrehzahl (U/min) | 3000 | 3000 | 3000 |
| Nennstrom (A) | 3,2 ± 10 % | 6,5 ± 10 % | 3,8 ± 10 % |
| Drehmomentkonstante (N·m/A) | 0,05±10% | 0,05±10% | 0,09±10% |
| Rotorträgheitsmoment (kg·m²×10⁻⁴) | 0,033±10% | 0,06±10% | 0,06±10% |
| Gegen-EMK (V/krpm) | 3,2 ± 10 % | 3,2 ± 10 % | 5,7±10% |
| Leitungsinduktivität (mH) | 0,4 ± 10 % | 0,4 ± 10 % | 1,1 ± 10 % |
| Leitungswiderstand (Ω) | 0,6 ± 10 % (25 °C) | 0,6 ± 10 % (25 °C) | 1,3 ± 10 % (25 °C) |
| L | 82 mm | 82 mm | 82 mm |
| LB (mit Bremse) | 102 mm | 102 mm | 102 mm |
| Gewicht (kg) | 0,5/0,65 | 0,5/0,65 | 0,5/0,75 |

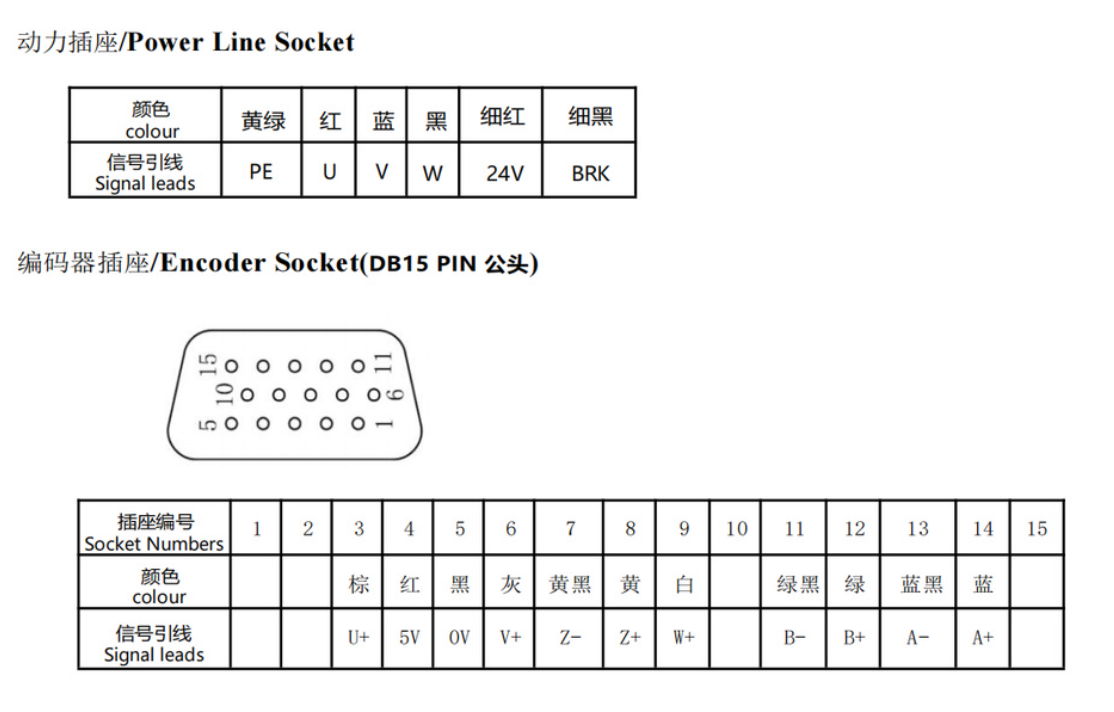

| Feedback (optional) | Magnetisch(-C)/Optisch(-E) inkrementell 2500 Zeilen, Magnetisch(-C17)/Optisch(-A17) absolut 17 Bit | ||
| Isolationswiderstand/Stehspannung | DC 500 V, > 20 MΩ (F) / 800 V AC / 1 s / 5 mA | ||
| Betriebsumgebung | Temperatur: -20 ~ 40°C (-40 ~ 40 °C (optional); Luftfeuchtigkeit: 20 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) | ||
| Schutzklasse | IP54 (IP65 optional) |
PMSM-SPEZIFIKATION
| Projekt | Chinesische Inhalte | Englischer Inhalt |
|---|---|---|
| Motormodell | 40TM-R3230A5-CB | MODELL: 40TM-R3230A5-CB |
| Versionsnummer | HN | Version: HN |
| Nennleistung (W) | 100 | Nennausgangsleistung (W): 100 |
| Extremzahl | 10 | Anzahl der Pole: 10 |
| Nennspannung (V) | DC24 | Nennspannung (V): DC24 |
| Hitzebeständigkeitsklasse | F | Schwingungsklasse: F |
| Nenndrehzahl (U/min) | 3000 | Nenndrehzahl (U/min): 3000 |
| Maximale Motordrehzahl (U/min) | 3200 | Maximale Drehzahl (U/min): 3200 |
| Bemessungsstrom (Arme) | 5,5 ± 10 % | Nennstrom (Arme): 5,5 ± 10 % |
| Momentaner Maximalstrom (Arms) | 11±10% | Maximaler Momentanstrom (Arme): 11±10% |
| Nenndrehmoment (Nm) | 0,32 | Nenndrehmoment (Nm): 0,32 |
| Maximales Momentandrehmoment (Nm) | 0,64 | Maximales Drehmoment (Nm): 0,64 |
| Leitungswiderstand (Ω) | 0,6 ± 10 % (20 °C) | Leitungswiderstand (Ω): 0,6±10%(20℃) |
| Leitungsinduktivität (mH) | 0,4 ± 20 % (20 °C) | Leitungsinduktivität (mH): 0,4±20%(20℃) |
| Lineare Gegen-EMK (V/krpm) | 3,7 ± 10 % | Line Back EMF (V/krpm): 3,7±10% |
| Drehmomentkoeffizient (Nm/A) | 0,06±10% | Drehmomentkoeffizient (Nm/A): 0,06±10% |
| Rotorträgheitsmoment (kg·m²×10⁻⁴) | 0,08±10% | Rotorträgheitsmoment (kg·m²×10⁻⁴): 0,08±10% |

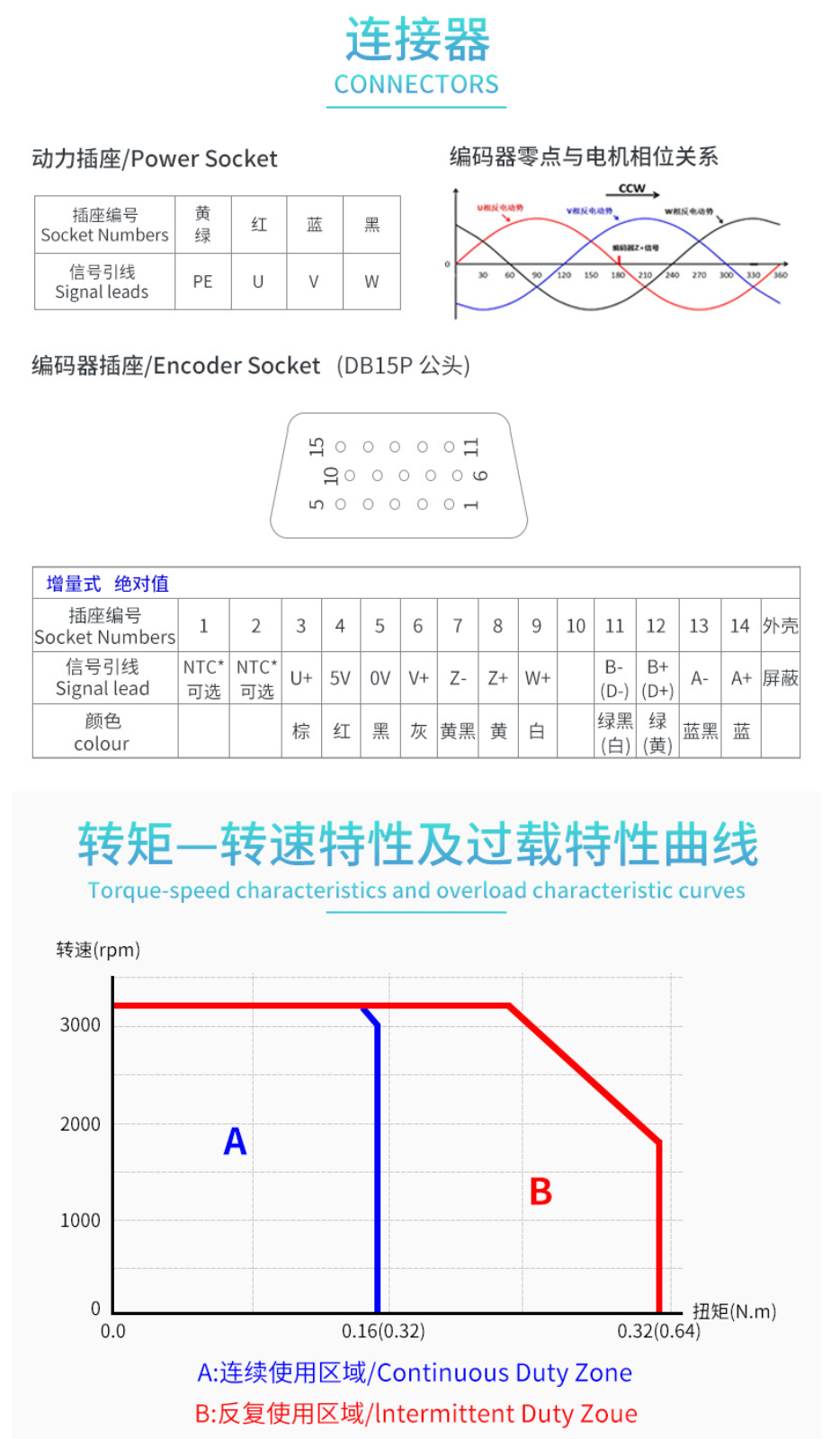

| Feedback-Element | Inkrementeller magnetoelektrischer Geber, 2500 PPR | Rückkopplungskomponente: Inkrementalgeber, 2500 PPR |
| Bremsmoment beibehalten (Nm) | >0,5 | Statisches Drehmoment (Nm): >0,5 |
| Die Bremsbetriebsspannung (V) aufrechterhalten | DC24±10% 0,5A | Nennspannung (V): DC 24 ± 10 % 0,5 A |
| Isolationswiderstand (MΩ) | DC 500 V, > 20 MΩ | Isolationswiderstand (MΩ): DC 500 V, > 20 MΩ |
| Rauschen (dB) | ≤60 dB, kein ungewöhnliches Rauschen | Rauschen (dB): ≤60dB, Keine besonderen Störungen |
| Arbeitszeit | kontinuierlich | Zeitliche Bewertung: Kontinuierlich |
| Vibrationsniveau | V15 | Vibrationsklasse: V15 |
| Umgebungstemperatur | -20 bis +40 °C | Umgebungstemperatur: -20 bis +40 °C |
| Umgebungsfeuchtigkeit | Bei 20-80 % der Personen findet keine Kondensation statt. | Umgebungsfeuchtigkeit: 20~80% Keine Kondensation |
| Anregungsmethode | Permanentmagnet | Erregung: Permanentmagnet |
| Installationsmethode | Flansch | Montage: Flanschmethode |
| Verbindungsmethode | direkte Verbindung | Antriebsart: Direktantrieb |
| Motorgewicht (kg) | 0,65 | Gewicht (kg): 0,65 |
| Schutzmethoden | Vollständig gekapselt, selbstkühlend, IP54 (IP65 optional) (ausgenommen der Durchgangsbereich). | Gehäuse: Vollständig geschlossen, selbstkühlend, IP54 (IP65 optional) (ausgenommen Wellenöffnung) |
| Drehrichtung | Die Drehrichtung ist gegen den Uhrzeigersinn (CCW), wenn man vom Ende der Motorwelle aus schaut. | Drehrichtung: Drehung gegen den Uhrzeigersinn (CCW) |
| Bemerkung | Das Nenndrehmoment bezieht sich auf den Wert des dauerhaft zulässigen Drehmoments bei Montage auf einem 550×550×30 mm großen Kühlkörper aus Eisen bei einer Umgebungstemperatur von 40℃. | Das Nenndrehmoment ist das bei 40℃ mit einem Fe-Kühlkörper der Abmessungen 550×550×30 kontinuierlich zulässige Drehmoment. |
