Kompakte Bauweise, hohe Leistungsdichte, geringe Größe; mittlere Trägheit, schnelle Reaktionsgeschwindigkeit
Seltenerd-Permanentmagnetmaterial mit extrem hoher intrinsischer Koerzitivfeldstärke; hohe Beständigkeit gegen Entmagnetisierung
Geringe Drehmomentwelligkeit bei niedrigen Drehzahlen; hohe Auswuchtgenauigkeit; ruhiger Betrieb bei hohen Drehzahlen; geringe Geräuschentwicklung, minimale Vibrationen
Das maximale Drehmoment erreicht 200 % bzw. 300 % des Nenndrehmoments.
Verschiedene Motortypen (750 ~ 1500 W, DC24 ~ 144 V, mit Bremse, Öldichtung usw.)
Hochgeschwindigkeitsbetrieb bis zu 3200 U/min
Medizinprodukte, Logistikförderung, Industrieroboter, automatisierte Montage, automatisierte Produktionslinien, Gabelstapler mit alternativen Antrieben, Kettenroboter, fahrerlose Transportsysteme
| Motormodell | 80TM-01330A10-X | 80TM-01330C10-X | 80TM-01330E10-X | 80TM-01930C10-X |
|---|---|---|---|---|
| Leistung (W) | 400 | 400 | 400 | 600 |
| Nennspannung (V) | 24 V DC | 48 V DC | 72 V DC | 48 V DC |
| Nenndrehmoment (Nm) | 1.3 | 1.3 | 1.3 | 1.9 |
| Nenndrehzahl (U/min) | 3000 | 3000 | 3000 | 3000 |
| Bemessungsstrom (Arme) | 19,6±10% | 10±10% | 6,5 ± 10 % | 15±10% |
| Drehmomentkonstante (Nm/A) | 0,06±10% | 0,13±10% | 0,19±10% | 0,13±10% |
| Rotorträgheitsmoment (kg·m² × 10⁻⁴) | 0,72±10% | 0,72±10% | 0,72±10% | 1,64 ± 10 % |
| Gegen-EMK (V/krpm) | 3,91±10% | 7,82±10% | 11,9 ± 10 % | 7,7±10% |
| Leitungsinduktivität (mH) | 0,102±10% | 0,517±10% | ±10% | 0,135±10% |
| Leitungswiderstand (Ω) | 0,103±10% | 0,363±10% | ±10% | 0,119±10% |
| L (MM) | 66/80 | 66/80 | 66/80 | 86/100 |
| LB (mit Bremse) MM | 101/115 | 101/114 | 101/114 | 115/129 |
| Gewicht (kg) | 1,1/1,9 | 1,1/1,9 | 1,1/1,8 | 1,8/2,6 |
Rückmeldegerät (X optional)
Magnetisch (-C)/Optisch (-E) Inkrementell 2500 Zeilen, Magnetisch (-C17)/Optisch (-A17) Absolut 17 Bit, Resolver (-R)
Isolationswiderstand/Stehspannung
DC 500 V, > 20 MΩ (F) / 800 V AC / 1 s / 5 mA
Betriebsumgebung
Temperatur -20 ~ 40℃ (-40 ~ 40 °C (optional); Luftfeuchtigkeit 20–80 % rF (nicht kondensierend)
Schutzklasse
IP54 (IP65 optional)
| Motormodell | 80TM-01930E10-X | 80TM-02430A10-X | 80TM-02430C10-X | 80M-02430E10-X |
|---|---|---|---|---|
| Leistung (W) | 600 | 750 | 750 | 750 |
| Nennspannung (V) | 72 V DC | 24 V DC | 48 V DC | 72 V DC |
| Nenndrehmoment (N·m) | 1.9 | 2.4 | 2.4 | 2.4 |
| Nenndrehzahl (U/min) | 3000 | 3000 | 3000 | 3000 |
| Bemessungsstrom (Arme) | 10±10% | 39±10% | 18,5±10% | 13±10% |
| Drehmomentkonstante (N·m/A) | 0,19±10% | 0,06±10% | 0,13±10% | 0,19±10% |
| Rotorträgheitsmoment (kg·m²×10⁻⁴) | 1,64 ± 10 % | 1,64 ± 10 % | 1,64 ± 10 % | 0,64±10% |
| Gegen-EMK (V/krpm) | 11,5±10% | 3,7 ± 10 % | 7,7±10% | 11,5±10% |
| Leitungsinduktivität (mH) | 0,308±10% | 0,034±10% | 0,136±10% | 0,313±10% |
| Leitungswiderstand (Ω) | 0,315±10% | 0,034±10% | 0,114±10% | 0,286±10% |
| L (MM) | 86/100 | 86/100 | 86/100 | 86/100 |
| LB (mit Bremse) MM | 115/129 | 115/129 | 115/129 | 115/129 |
| Gewicht (kg) | 1,8/2,6 | 1,8/2,6 | 1,8/2,5 | 1,8/2,6 |
| Rückmeldegerät (optional) | Magnetisch (-C)/Optisch (-E) inkrementell 2500 Zeilen, Magnetisch (-C17)/Optisch (-A17) absolut 17 Bit, Resolver (-R) | |||
| Isolationswiderstand/Stehspannung | DC 500 V, > 20 MΩ (F) / 800 V AC / 1 s / 5 mA | |||
| Betriebsumgebung | Temperatur -20 ~ 40℃ (-40 ~ 40 °C (optional); Luftfeuchtigkeit 20–80 % rF (keine Kondensation) | |||
| Schutzklasse | IP54 (IP65 optional) |
| Motormodell | 80TM-03230C10-X | 80TM-03230E10-X | 80TM-04030C10-X | 80TM-04030E10-X |
|---|---|---|---|---|
| Leistung (W) | 1000 | 1000 | 1250 | 1250 |
| Nennspannung (V) | 48 V DC | 72 V DC | 48 V DC | 72 V DC |
| Nenndrehmoment (N·m) | 3.2 | 3.2 | 4 | 4 |
| Nenndrehzahl (U/min) | 3000 | 3000 | 3000 | 3000 |
| Bemessungsstrom (Arme) | 25±10% | 26,7±10% | 31,5±10% | 21±10% |
| Drehmomentkonstante (N·m/A) | 0,13±10% | 0,19±10% | 0,13±10% | 0,19±10% |
| Rotorträgheitsmoment (kg·m²×10⁻⁴) | 2,33±10% | 2,33±10% | 2,33±10% | 1,33±10% |
| Gegen-EMK (V/krpm) | 8±10% | 11,6 ± 10 % | 7,65±10% | 11,6 ± 10 % |
| Leitungsinduktivität (mH) | 0,398±10% | 0,192±10% | 0,079±10% | ±10% |
| Leitungswiderstand (Ω) | 0,082±10% | 0,14±10% | 0,064±10% | ±10% |
| L (MM) | 101/115 | 101/115 | 101/115 | 101/115 |
| LB (mit Bremse) MM | 141/155 | 141/155 | 141/155 | 141/155 |
| Gewicht (kg) | 2,3/3 | 2,3/3 | 2,3/3 | 1,3/3 |
Feedback-Element X (optional): Magnetisch (-C) / Optisch (-E) inkrementell 2500 PPR, Magnetisch (-C17) / Optisch (-A17) absolut 17 Bit, Resolver (-R)
Isolationswiderstand / Durchschlagsfestigkeit: DC 500 V, > 20 MΩ (F) / 800 V AC / 1 s / 5 mA
Betriebsumgebung: Temperatur -20 ~ 40°C (-40 ~ 40 °C (optional); Luftfeuchtigkeit 20 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Schutzart: IP54 (IP65 optional)

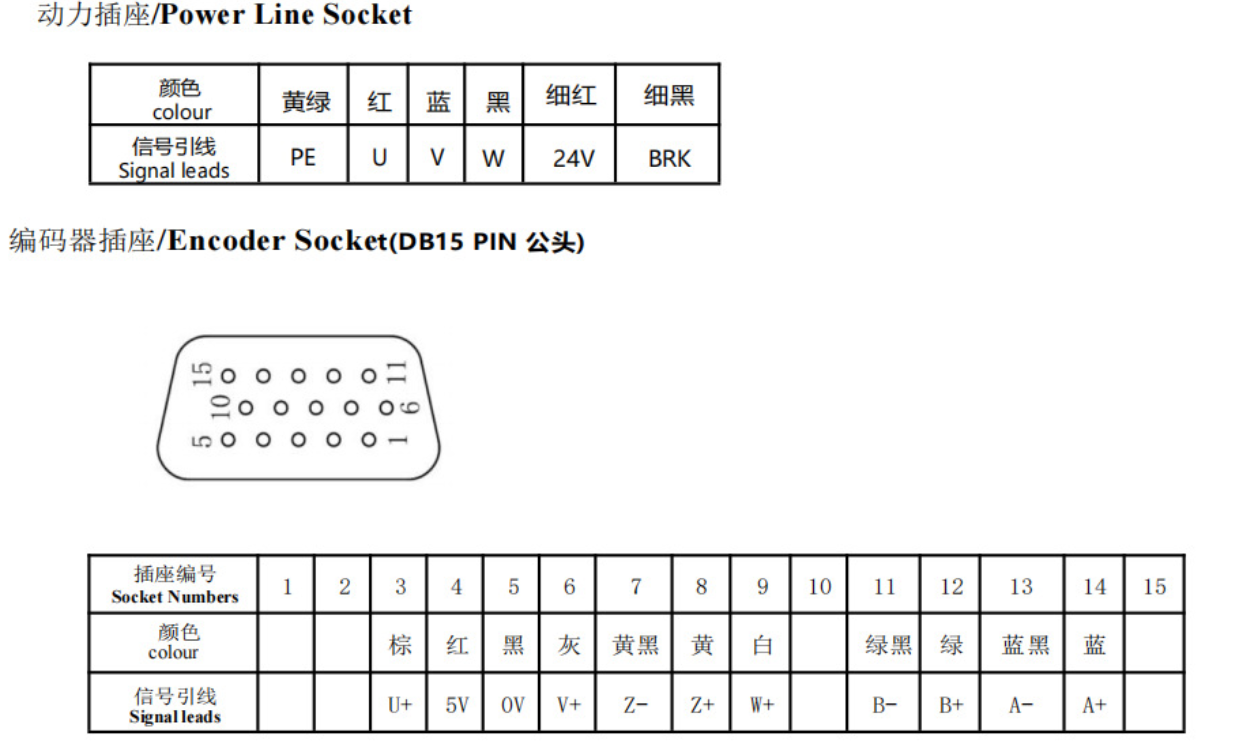

| Motormodell | 80TM-04830C10-X | 80TM-04830E10-X |
|---|---|---|
| Leistung (W) | 1500 | 1500 |
| Nennspannung (V) | 48 VDC | 72 VDC |
| Nenndrehmoment (Nm) | 4.8 | 4.8 |
| Nenndrehzahl (U/min) | 3000 | 3000 |
| Bemessungsstrom (Aeff) | 37 ±10% | 24 ±10% |
| Drehmomentkonstante (Nm/A) | 0,13 ±10% | 0,19 ±10% |
| Rotorträgheitsmoment (kg.m² x10⁻⁴) | 2,88 ±10% | 2,88 ±10% |
| Gegen-EMK (V/krpm) | 7,7 ±10% | 12,1 ±10% |
| Leitungsinduktivität (mH) | 0,062 ±10% | 0,148 ±10% |
| Leitungswiderstand (Ω) | 0,05 ±10% | 0,106 ±10% |
| L (MM) | 115 / 129 | 115 / 129 |
| LB (mit Bremse) MM | 155 / 169 | 155 / 169 |
| Gewicht (kg) | 2,85 / 3,7 | 2,85 / 3,7 |
| Rückmeldegerät (X wählbar) | Magnetisch (-C) / Optisch (-E) Inkrementell 2500 Zeilen, Magnetisch (-C17) / Optisch (-A17) Absolut 17 Bit, Resolver (-R) | |
| Isolationswiderstand / Spannungsfestigkeit | 500 V DC, >20 MΩ (F) / 800 V AC, 1 s, 5 mA | |
| Betriebsumgebung | Temperatur: -20 ~ 40°C (-40 ~ 40 °C (optional); Luftfeuchtigkeit: 20 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) | |
| Schutzklasse | IP54 (IP65 optional) |
| Parametername | Parameterwert |
|---|---|
| Motormodell | 80BM-03230C5-CB |
| Versionsnummer | HN |
| Nennleistung (kW) | 1.0 |
| Anzahl der Pole | 10 |
| Nennspannung (V) | DC48 |
| Hitzebeständigkeitsklasse / Vibrationsklasse | F |
| Nenndrehzahl (U/min) | 3000 |
| Höchstgeschwindigkeit (U/min) | 3200 |
| Bemessungsstrom (Arme) | 25±10% |
| Maximaler Momentanstrom (Arme) | 50±10% |
| Nenndrehmoment (Nm) | 3.2 |
| Momentanes Spitzendrehmoment (Nm) | 6.4 |
| Leitungswiderstand (Ω) | 0,077±10% (25℃) |
| Leitungsinduktivität (mH) | 0,403±10% |
| Gegen-EMK (V/krpm) | 7,7±10% |
| Drehmomentkoeffizient (Nm/A) | 0,12±10% |
| Rotorträgheitsmoment (kg·m²×10⁻⁴) | 2,24 ± 10 % |
| Feedback-Komponente | Inkrementeller magnetoelektrischer Geber, 2500 PPR |
| Bremsmoment beibehalten / Statisches Drehmoment (Nm) | >4 |
| Bremsbetriebsspannung aufrechterhalten / Nennspannung (V) | DC24 0,5A |
| Isolationswiderstand (MΩ) | DC 500 V, > 20 MΩ |
| Rauschen (dB) | ≤60dB, kein besonderes Rauschen |
| Arbeitszeit / Zeitbewertung | Kontinuierlich |
| Vibrationsklasse | V15 |
| Umgebungstemperatur | -20 ~ +40°C |
| Umgebungsfeuchtigkeit | 20 ~ 80 % nicht kondensierend / 20 ~ 80 % Keine Kondensation |
| Anregungsmethode | Permanentmagnet |
| Installationsmethode / Montage | Flanschmethode |
| Verbindungsmethode / Antriebsmethode | Direktanschluss / Direktantrieb |
| Motorgewicht (kg) | 3.6 |
| Schutzmethode / Gehäuse | Vollständig gekapselt, selbstkühlend, Schutzart IP54 (IP65 optional) (ausgenommen Wellenöffnung) |
| Drehrichtung | Ein Vorwärtsdrehbefehl, von der Lastseite aus betrachtet, ist eine Drehung gegen den Uhrzeigersinn (CCW). |
| Notiz | Das Nenndrehmoment stellt das bei 40°C zulässige Dauerdrehmoment dar, wenn es auf einem 200×200×6 Aluminium-Kühlkörper montiert ist. |
