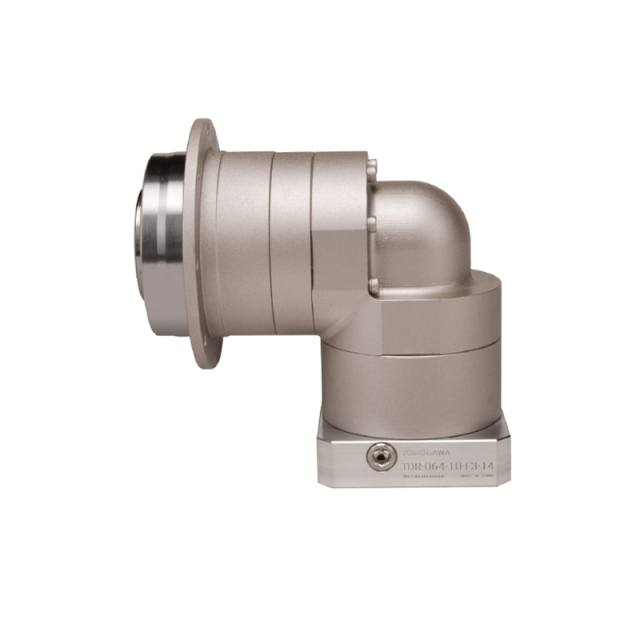

Hochpräzisions-Planetengetriebe der TDR-Serie

No.TDR Series
  • Platzsparend

  • Die 90-Grad-Drehung wird durch spiralförmige Kegelräder erreicht, wodurch Konstruktionsraum gespart wird.

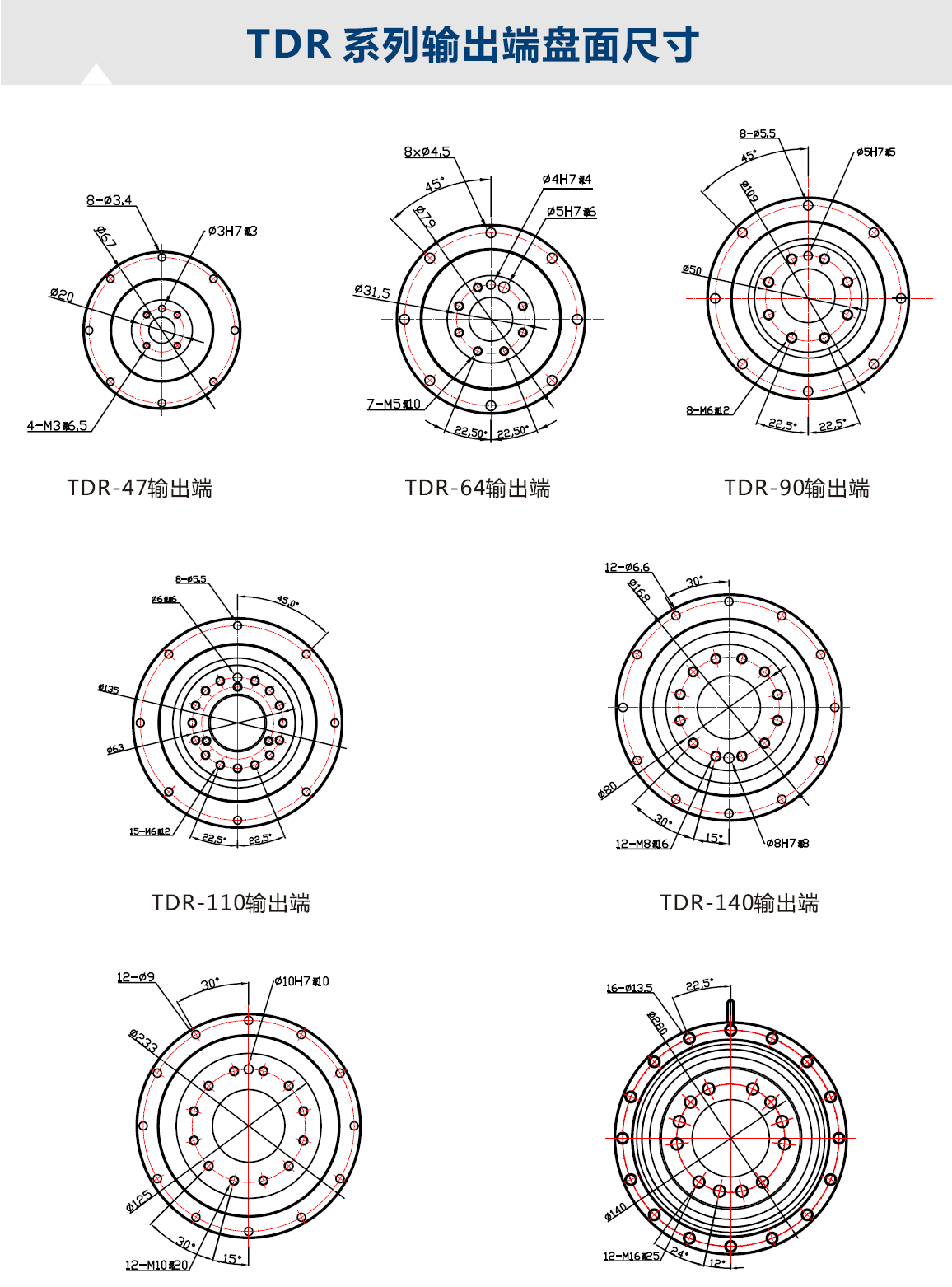

  • Disc-Ausgang

  • Schnellere und stabilere Ausgangsverbindung

  • Leiser Betrieb

  • Laufruhig und leise dank Schrägverzahnung

  • Hohe Effizienz

  • Einstufiger Übertragungswirkungsgrad über 95 %, zweistufiger über 90 %

  • Motoranschluss

  • Kompatibel mit jedem Motor weltweit

  • Einfache Wartung

  • Wartungsfrei während der gesamten Lebensdauer des Produkts

  • Hochpräzisions-Planetengetriebe der TDR-Serie
  • Beschreibung

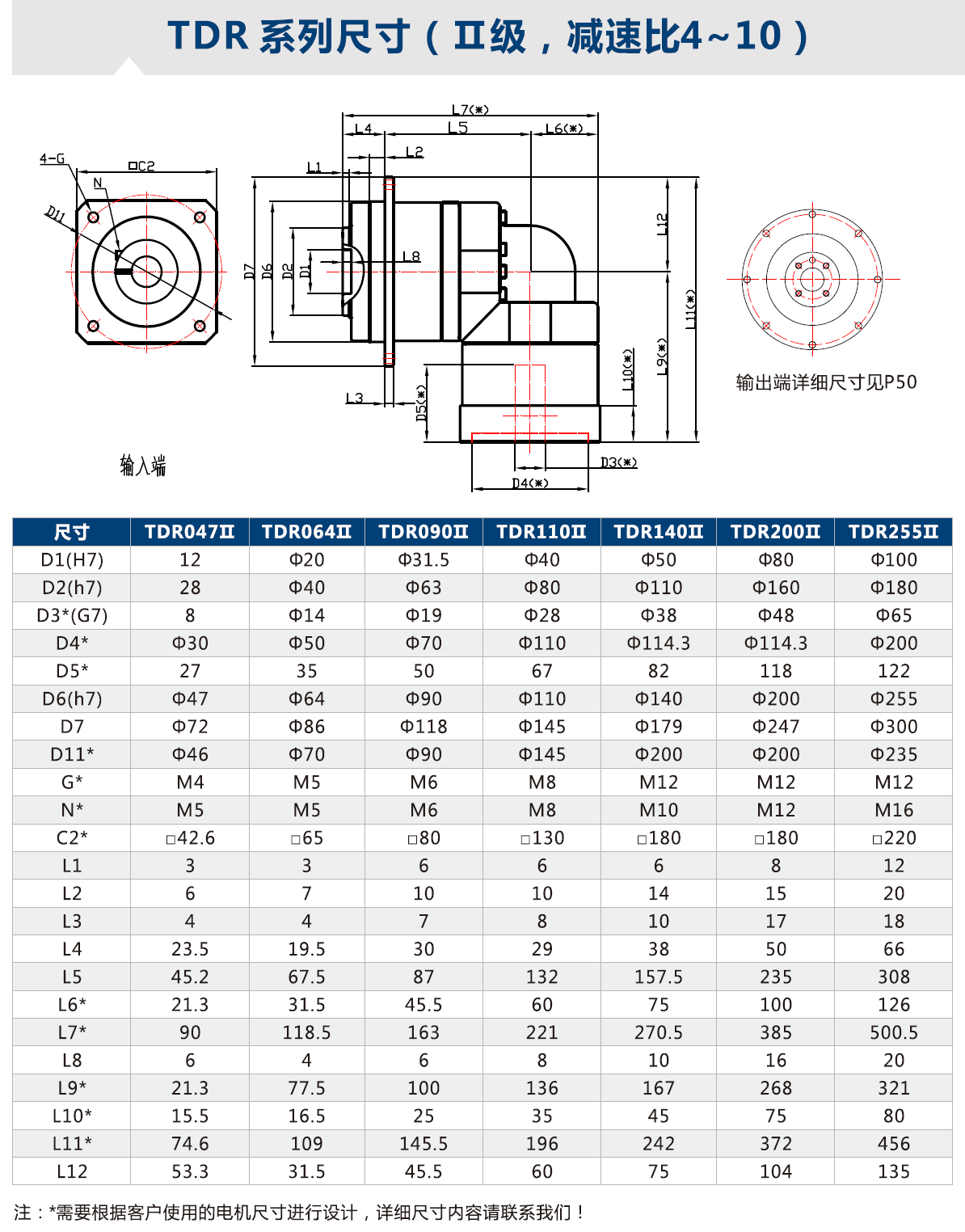

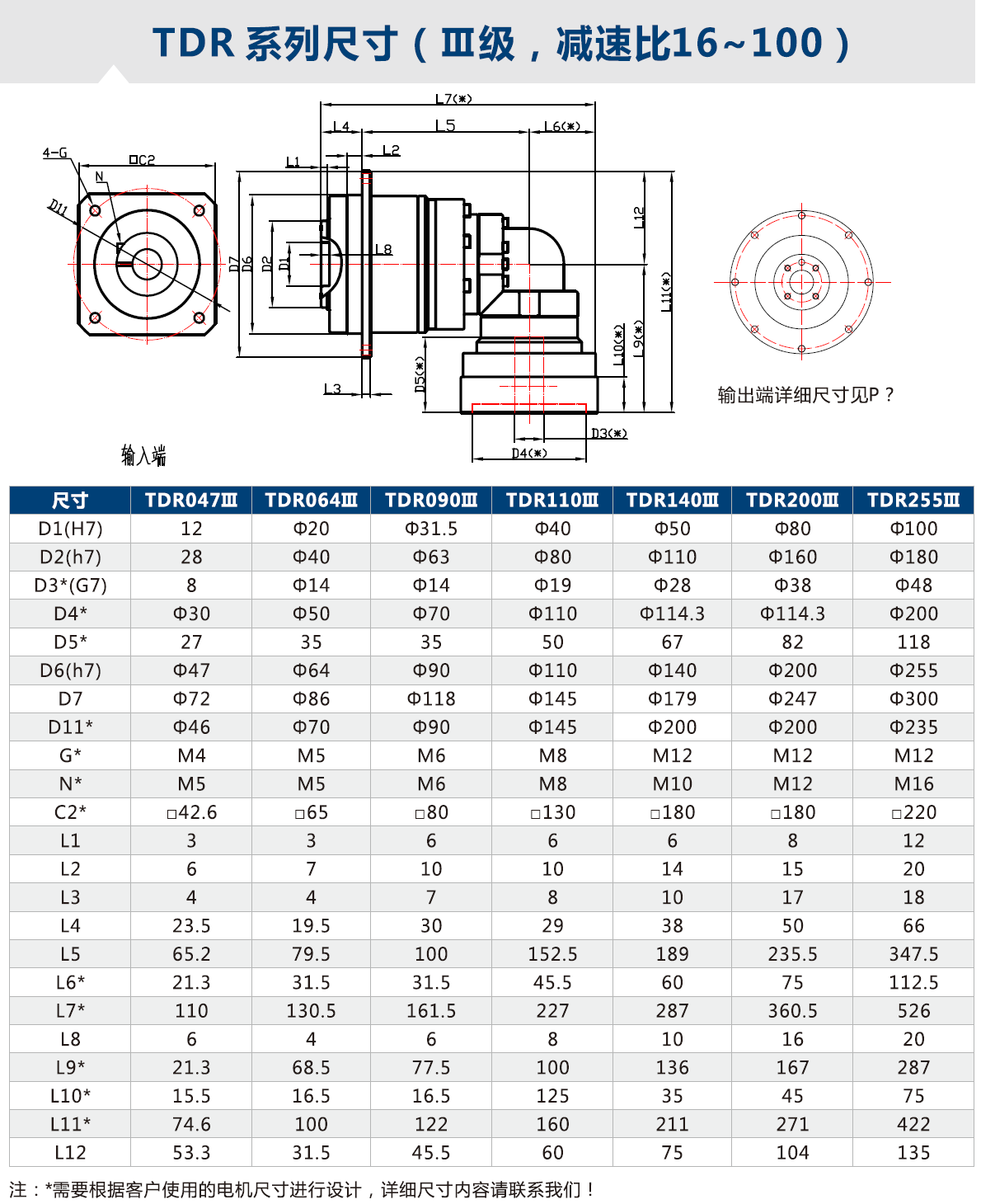

  • Seriengrößen



Hinweis: Die blau markierten Reduktionsverhältnisse sind Sonderverhältnisse und werden derzeit nicht in Serie gefertigt. Bei Bedarf kontaktieren Sie bitte unser Unternehmen.
Hinweis: Die Lebensdauer im Dauerbetrieb beträgt weniger als 10.000 Stunden.
※1 Wert bei Nenndrehzahl, Lebensdauer 20.000 Stunden.
※2 Maximal zulässiger Wert beim Anfahren/Anhalten (Wirken auf die Wellenmitte, axiale Last ist 0).
※3 Maximal zulässiger Wert bei Aufprall (Frequenz: 1000 Mal).
※4 Maximal zulässige Eingangsdrehzahl während des Betriebs.
※5 Maximal zulässige Eingangsgeschwindigkeit bei nicht kontinuierlichem Betrieb.
※6 Wert bei Nenndrehzahl, Lebensdauer 20.000 Stunden (Einwirkung in Wellenmitte, axiale Last 0).
※7 Wert bei Nenndrehzahl, Lebensdauer 20.000 Stunden (Einwirkung auf Wellenmitte, axiale Last 0).
※8 Maximal zulässige Radiallast.
※9 Maximal zulässige axiale Belastung.
