Produkteinführung

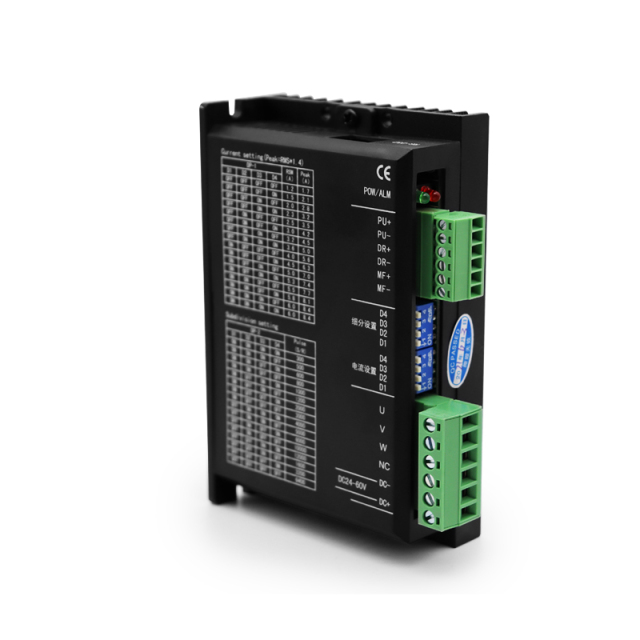

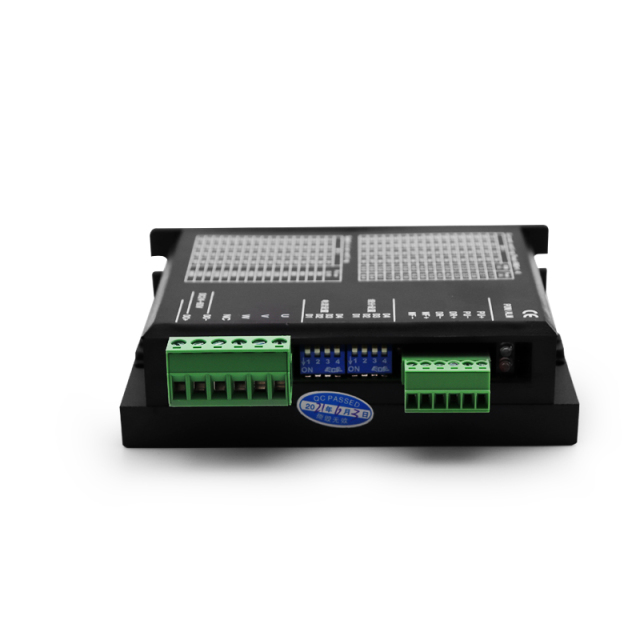

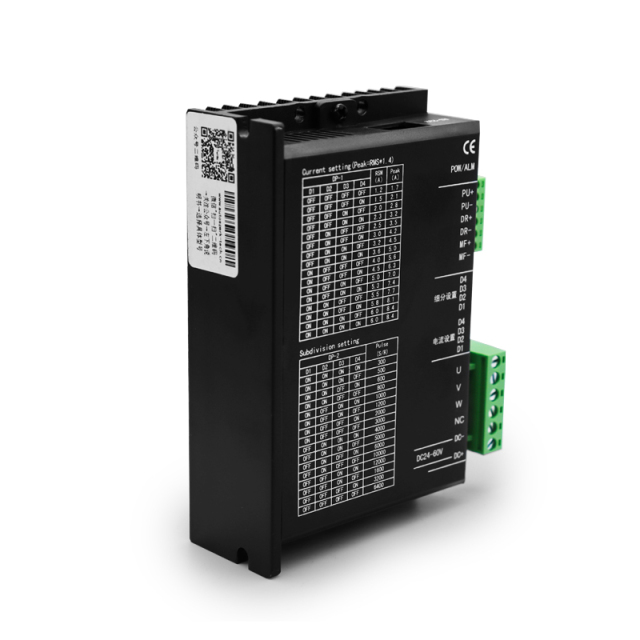

Der ZPD356M ist ein volldigitaler Schrittmotortreiber der nächsten Generation. Er wurde durch die Integration eines fortschrittlichen DSP-Steuerchips mit einer einzigartigen, proprietären Steuerschaltung entwickelt.
Ausgelegt für einen Betriebsspannungsbereich von 24–60 V Gleichstrom, bietet es breite Kompatibilität mit verschiedenen zwei- und dreiphasigen Hybrid-Schrittmotoren. Diese Kompatibilität erstreckt sich auf Motoren mit einem Nennstrom unter 6,0 A und einem Außendurchmesser von 42–57 mm.
Intern verfügt der Treiber über eine Schaltung, die auf servoähnlichen Steuerungsprinzipien basiert. Diese fortschrittliche Technologie ermöglicht einen außergewöhnlich ruhigen Motorlauf mit minimalen Vibrationen und nahezu geräuschlosem Betrieb. Darüber hinaus erzielt er eine hochpräzise Positionierung mit bis zu 12.000 Impulsen pro Umdrehung.
Dieses Produkt eignet sich ideal für mittelgroße und kleine CNC-Maschinen, die eine hohe Auflösung erfordern, und findet dort breite Anwendung. Typische Einsatzgebiete sind Graviermaschinen, Dosiermaschinen, Schraubmaschinen, kleine CNC-Werkzeugmaschinen und Verpackungsmaschinen.
| 中文 | 英文 |
|---|---|
| ★电气参数 | Elektrische Parameter |
| 工作电压 | Betriebsspannung |
| DC 24–60 V | DC 24–60 V |
| 信号电压 | Signalspannung |
| 4,2–24 V | 4,2–24 V |
| 信号频率 | Signalfrequenz |
| ≤150 kHz | ≤150 kHz |
| 信号接口 | Signalschnittstelle |
| 控制方式 | Kontrollmethode |
| 共阴、共阳、差分 | Gemeinsame Kathode, gemeinsame Anode, Differenzial |
| 触发方式 | Auslösemethode |
| 上升沿触发,下降沿可改 | Anstiegsflankenauslöser, fallende Flankenauslöser einstellbar |
| 工作模式 | Betriebsart |
| 默认单脉冲、双脉冲（需厂家设定） | Standardmäßig Einzelimpuls, Doppelimpuls (Werkseinstellung erforderlich) |
| 参数设定 | Parametereinstellung |
| SP05脉冲平滑可调,需调试工具 | SP05 Pulsglättung einstellbar, Debugging-Tool erforderlich |
| SP17电机电感量可调,需调试工具 | SP17 Motorinduktivität einstellbar, Debugging-Werkzeug erforderlich |
| 适配电机 | Kompatible Motoren |
| 42, 57 Nm, 86 Nm und 8 Nm | 42, 57 vollständige Serien, 86 Serie unter 8 Nm |
| 电机释放功能有效 | Motorfreigabefunktion wirksam |
| 其他设定 | Weitere Einstellungen |
| 掉电相位记忆功能有效 | Effektive Abschaltphasen-Speicherfunktion |
| 欠压、过压报警 | Unterspannungs-, Überspannungsalarm |
| 故障保护 | Fehlerschutz |
| 过流报警 | Überstromalarm |
| 过热报警 | Übertemperaturalarm |
Vorsichtsmaßnahmen
Die maximale Eingangsspannung beträgt 80 V Gleichspannung. Eine Überschreitung dieser Spannung kann zu Schäden führen;
Das Eingangsimpulssignal ist an der fallenden Flanke wirksam. Zur Ansteuerung der steigenden Flanke müssen interne Treiberparameter eingestellt werden;
Wenn die Treibertemperatur 75 °C übersteigt, schaltet sich der Treiber ab und die Fehleranzeige ALM leuchtet auf. Der Treiber bleibt inaktiv, bis die Temperatur auf 50 °C gesunken ist. Anschließend ist ein Neustart erforderlich, um den Betrieb wieder aufzunehmen. Falls der Überhitzungsschutz ausgelöst wird, installieren Sie bitte einen Kühlkörper.
Leuchtet die Überstrom-Fehleranzeige (Lastkurzschluss) ALM auf, überprüfen Sie bitte die Motorverkabelung und andere Kurzschlussfehler. Nach Behebung des Problems ist ein Neustart erforderlich, um den Betrieb wiederherzustellen;
Leuchtet die Motorfehleranzeige ALM auf, überprüfen Sie bitte die Motorverkabelung. Nach Behebung des Problems ist ein Neustart des Geräts erforderlich, um den Betrieb wiederherzustellen.
Selbsttest
| D6 | Selbsttestschalter |
|---|---|
| AUS | Externer Impuls |
| AN | Betrieb bei 30 U/min |
Moduseinstellung
| D5 | Pulsmodus |
|---|---|
| AN | Doppelimpuls: PU ist das Vorwärtsimpulssignal, DR ist das Rückwärtsimpulssignal |
| AUS | Einzelimpuls: PU ist das Schrittimpulssignal, DR ist das Richtungssteuersignal |

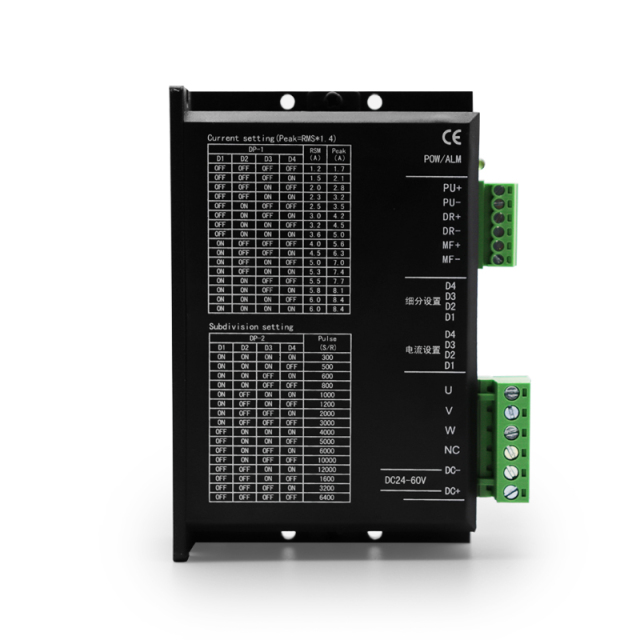

Aktuelle Einstellung
Mikroschritt-Einstellung
