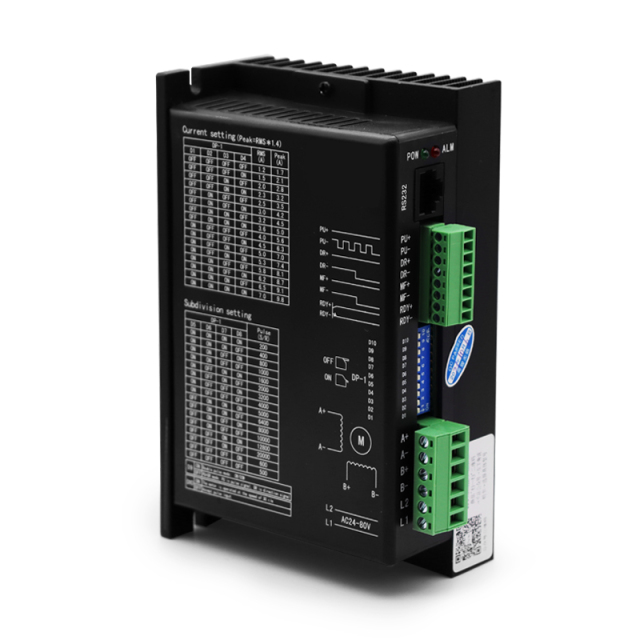

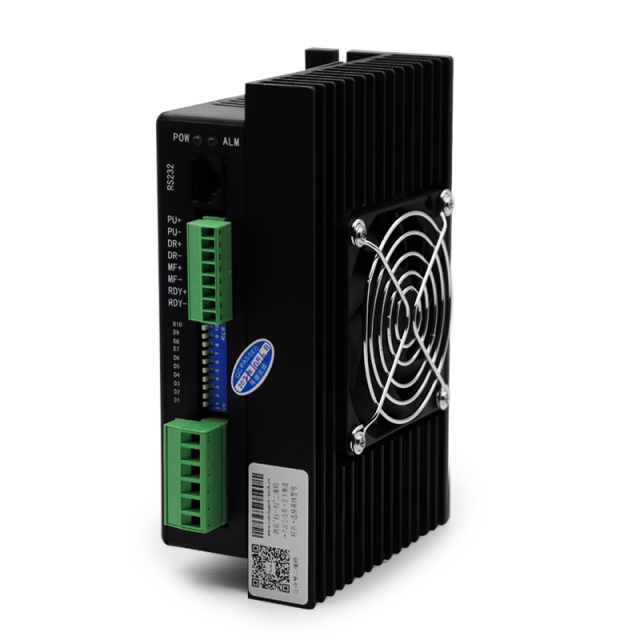

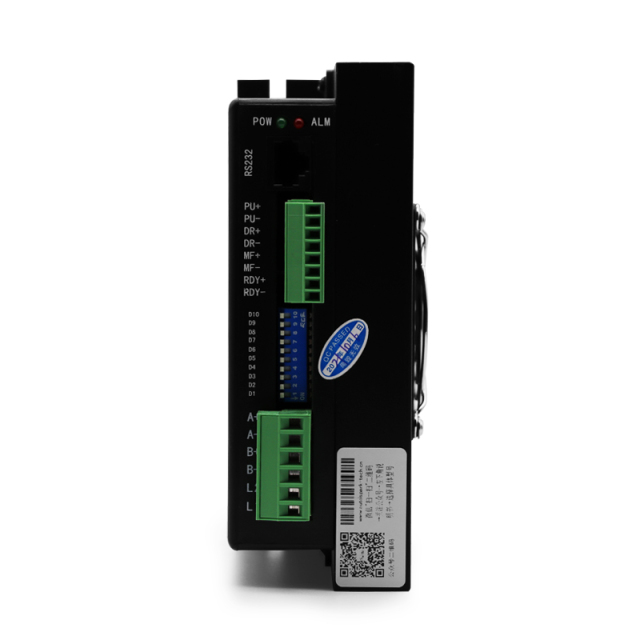

| 中文 | 英文 |
|---|---|
| 电气参数 | Elektrische Parameter |
| 工作电压 | Betriebsspannung |
| DC 40–100 V: AC 24–80 V | DC 40–100 V: AC 24–80 V |
| 信号电压 | Signalspannung |
| 4,2–28 V | 4,2–28 V |
| 信号频率 | Signalfrequenz |
| ≤150 kHz | ≤150 kHz |
| 信号接口 | Signalschnittstelle |
| 控制方式 | Steuermodus |
| 共阴、共阳、差分 | Gemeinsame Kathode, gemeinsame Anode, Differenzial |
| 触发方式 | Trigger-Modus |
| 上升沿触发,下降沿可改 | Trigger für steigende Flanke, konfigurierbare fallende Flanke |
| 工作模式 | Betriebsart |
| 单、双脉冲，速度10模式（需设定） | Einzel-/Doppelimpuls, Geschwindigkeitsstufe 10 (Einstellung erforderlich) |
| SP01锁机电流可调,需调试工具 | SP01 Sperrstrom einstellbar, Debug-Tool erforderlich |
| 参数设定 | Parametereinstellung |
| SP05脉冲平滑可调,需调试工具 | SP05 Impulsglättung einstellbar, Debug-Tool erforderlich |
| SP17电机电感量可调,需调试工具 | SP17 Motorinduktivität einstellbar, Debug-Tool erforderlich |
| 适配电机 | Kompatible Motoren |
| 86 Monate, 110 Tage | 86 vollständige Serien, 110 Teilmotoren |
| 其他设定 | Weitere Einstellungen |
| 电机释放功能有效 | Motorfreigabefunktion aktiviert |
| 掉电相位记忆功能有效 | Abschaltphasen-Speicherfunktion aktiviert |
| 欠压、过压报警 | Unterspannungs-, Überspannungsalarm |
| 故障保护 | Fehlerschutz |
| 过流报警 | Überstromalarm |
| 过热报警 | Übertemperaturalarm |
Vorsichtsmaßnahmen
Die Eingangsspannung darf 90 V Wechselstrom nicht überschreiten;
Das Eingangsimpulssignal ist bei der fallenden Flanke aktiv; zur Ansteuerung der steigenden Flanke müssen interne Treiberparameter eingestellt werden.
Wenn die Treibertemperatur 75 °C übersteigt, schaltet sich der Treiber ab und die Fehleranzeige (ALM) leuchtet auf. Der Treiber muss wieder eingeschaltet werden, um den Betrieb erst wieder aufzunehmen, wenn die Temperatur auf 50 °C gesunken ist. Falls der Überhitzungsschutz ausgelöst wird, installieren Sie bitte einen Kühlkörper.
Leuchtet die Überstrom-Fehleranzeige (Lastkurzschluss) (ALM) auf, überprüfen Sie die Motorverdrahtung und andere Kurzschlussfehler. Schalten Sie nach der Fehlerbehebung den Antrieb wieder ein, um den Betrieb wiederherzustellen;
Leuchtet die Motorfehleranzeige (ALM) auf, überprüfen Sie die Motorverkabelung. Schalten Sie nach der Fehlerbehebung den Antrieb wieder ein, um den Betrieb wiederherzustellen.

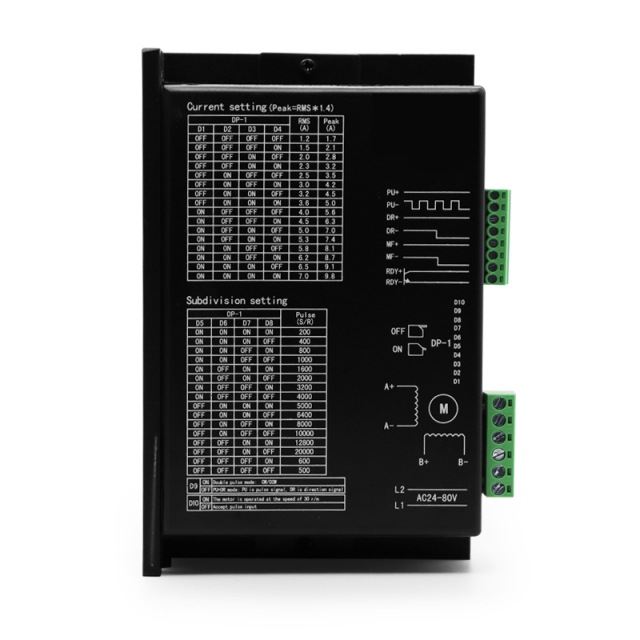

| D6 | Selbsttestschalter |
|---|---|
| AUS | Externer Impuls |
| AN | Bei einer Drehzahl von 30 U/min |
Notiz : 1. Wenn D6 eingeschaltet ist, ist der Selbsttestschalter ausgeschaltet.
2. Wenn D6 AUS ist, ist der Selbsttestschalter EIN.
| D5 | Pulsmodus |
|---|---|
| AN | Doppelimpuls: PU ist das Vorwärtsimpulssignal, DR ist das Rückwärtsimpulssignal |
| AUS | Einzelimpuls: PU ist das Schrittimpulssignal, DR ist das Richtungssteuersignal |
