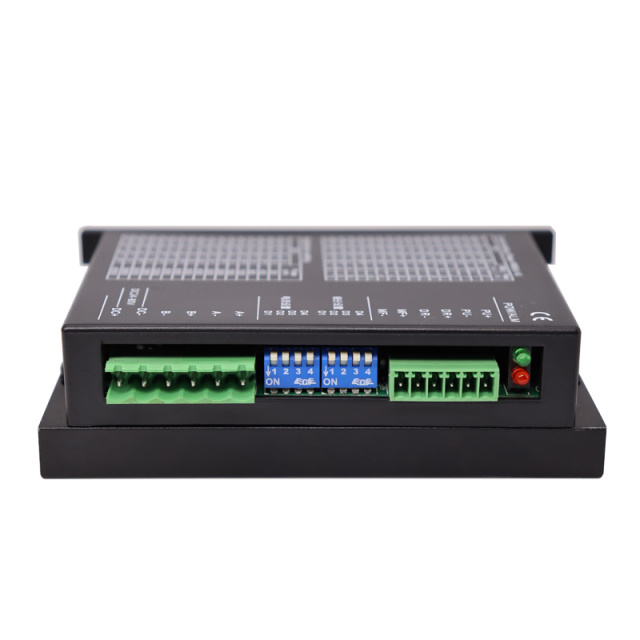

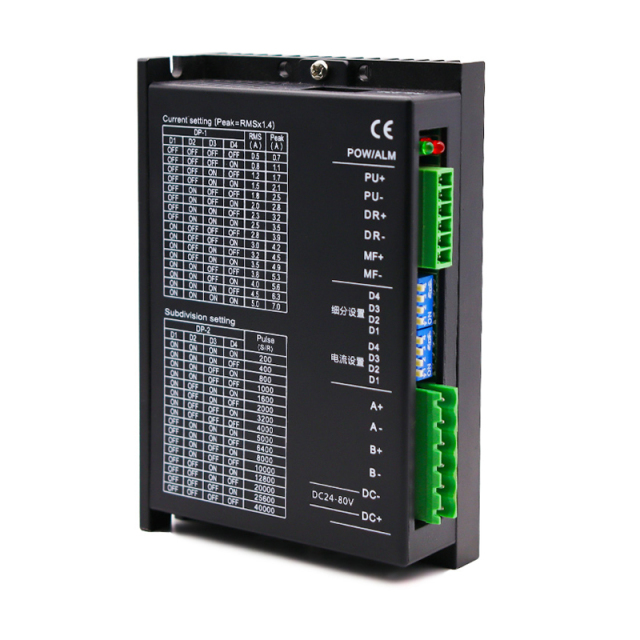

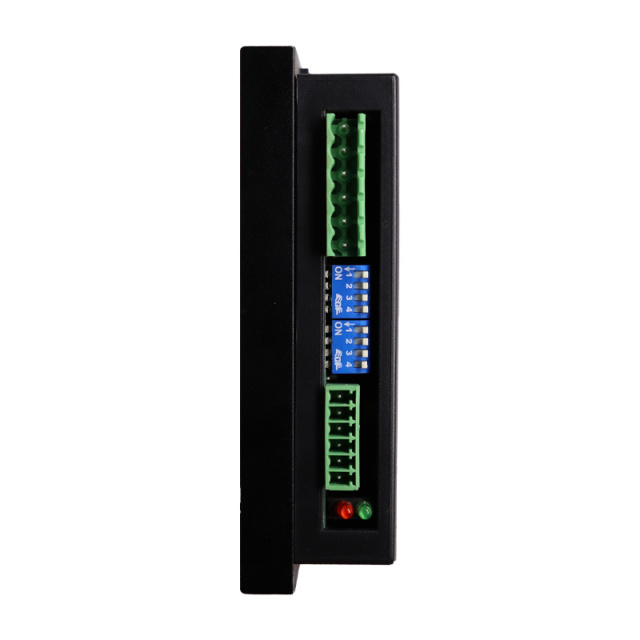

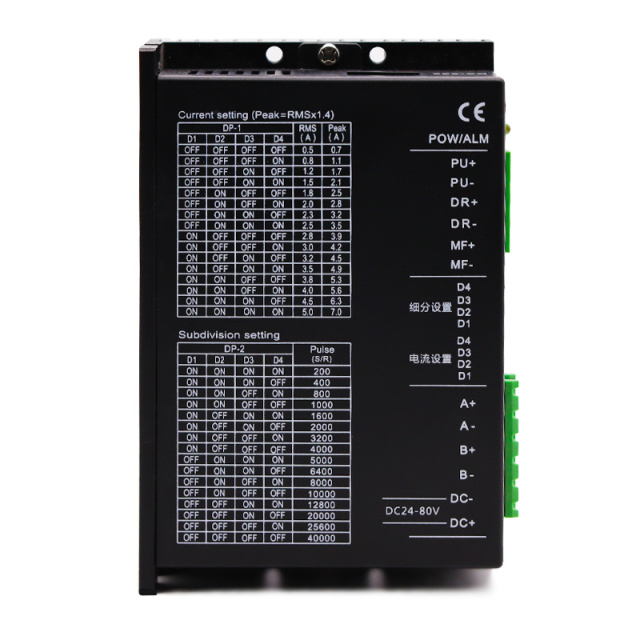

Der ZPD258M ist ein volldigitaler Schrittmotortreiber der neuesten Generation mit fortschrittlichen DSP-Steuerchips und einzigartigen Steuerschaltungen. Er arbeitet mit einer Betriebsspannung von 24–80 V DC und ist kompatibel mit verschiedenen zwei- und dreiphasigen Hybrid-Schrittmotoren mit einem Nennstrom unter 5,0 A und einem Außendurchmesser von 57–86 mm. Der Treiber nutzt intern eine Schaltung, die auf servogesteuerten Prinzipien basiert und einen ruhigen Motorlauf mit minimalen Vibrationen und Geräuschen gewährleistet. Seine Positioniergenauigkeit erreicht bis zu 40.000 Impulse pro Umdrehung. Dieses Produkt findet breite Anwendung in mittelgroßen und kleinen CNC-Maschinen mit hoher Auflösung, wie z. B. Graviermaschinen, Dosiermaschinen, Schraubmaschinen, kleinen CNC-Werkzeugmaschinen und Verpackungsmaschinen.
| 中文 | 英文 |
|---|---|
| ★电气参数 | ★Elektrische Parameter |
| 工作电压 | Betriebsspannung |
| DC 24–80 V; AC 20–55 V | Gleichstrom 24–80 V; Wechselstrom 20–55 V |
| 信号电压 | Signalspannung |
| 4,2–28 V | 4,2–28 V |
| 信号频率 | Signalfrequenz |
| ≤150 kHz | ≤150 kHz |
| 信号接口 | Signalschnittstelle |
| 控制方式 | Kontrollmethode |
| 共阴、共阳、差分 | Gemeinsame Kathode, gemeinsame Anode, Differenzial |
| 触发方式 | Auslösemethode |
| 上升沿触发,下降沿可改 | Trigger für steigende Flanke, konfigurierbare fallende Flanke |
| 工作模式 | Betriebsart |
| 单、双脉冲，速度10模式（需设定） | Einzel-/Doppelimpuls, Geschwindigkeitsstufe 10 (Einstellung erforderlich) |
| SP01锁机电流可调,需调试工具 | SP01 Sperrstrom einstellbar, Debug-Tool erforderlich |
| 参数设定 | Parametereinstellung |
| SP05脉冲平滑可调,需调试工具 | SP05 Impulsglättung einstellbar, Debug-Tool erforderlich |
| SP17电机电感量可调,需调试工具 | SP17 Motorinduktivität einstellbar, Debug-Tool erforderlich |
| 适配电机 | Kompatible Motoren |
| 57 Nm, 86 Nm und 12 Nm | 57er-Serie, 86er-Serie Motoren unter 12 Nm |
| 电机释放功能有效 | Motorfreigabefunktion aktiv |
| 其他设定 | Weitere Einstellungen |
| 掉电相位记忆功能有效 | Speicherfunktion in der Aus-Phase aktiv |
| 欠压、过压报警 | Unterspannungs-, Überspannungsalarm |
| 故障保护 | Fehlerschutz |
| 过流报警 | Überstromalarm |
| 过热报警 | Überhitzungsalarm |
Die Eingangsspannung darf 80 V Gleichspannung nicht überschreiten;
Das Eingangsimpulssignal ist bei der fallenden Flanke aktiv; für die Ansteuerung der steigenden Flanke müssen interne Ansteuerparameter eingestellt werden.
Wenn die Antriebstemperatur 75 °C übersteigt, schaltet sich der Antrieb ab und die Fehleranzeige ALM leuchtet auf. Der Antrieb nimmt den Betrieb erst wieder auf, wenn die Temperatur unter 50 °C sinkt und die Stromversorgung wiederhergestellt ist. Falls der Überhitzungsschutz ausgelöst wird, installieren Sie bitte einen Kühlkörper.
Leuchtet die Überstrom-Fehleranzeige (Lastkurzschluss) ALM auf, überprüfen Sie bitte die Motorverkabelung und andere mögliche Kurzschlussfehler. Nach der Fehlerbehebung können Sie die Stromversorgung wiederherstellen, um den Betrieb fortzusetzen.
Leuchtet die Motorfehleranzeige ALM auf, überprüfen Sie bitte die Motorverkabelung. Nach der Fehlerbehebung schalten Sie die Stromversorgung wieder ein, um den Betrieb fortzusetzen.
| D6 | Selbsttestschalter |
|---|---|
| AUS | Externer Impuls |
| AN | Bei einer Drehzahl von 30 U/min |
Notiz : 1. Wenn D6 eingeschaltet ist, ist der Selbsttestschalter ausgeschaltet.
2. Wenn D6 AUS ist, ist der Selbsttestschalter EIN.
| D5 | Pulsmodus |
|---|---|
| AN | Doppelimpuls: PU ist das Vorwärtsimpulssignal, DR ist das Rückwärtsimpulssignal |
| AUS | Einzelimpuls: PU ist das Schrittimpulssignal, DR ist das Richtungssteuersignal |
