Hohe Leistung, niedriger Preis

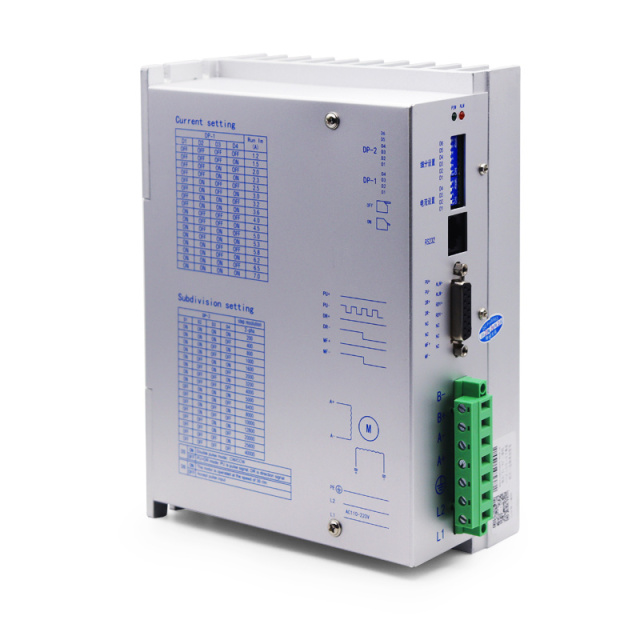

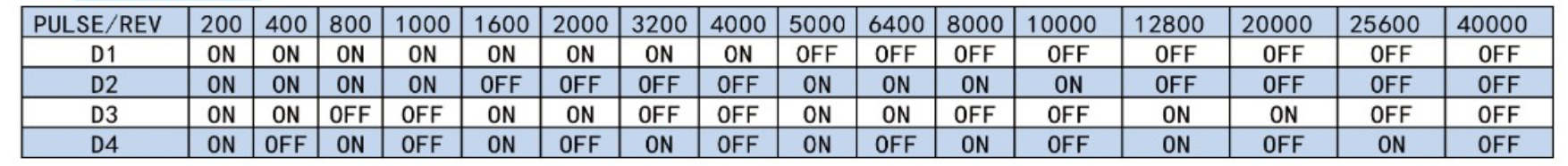

Ausgestattet mit 16-stufiger konstanter Mikroschrittsteuerung mit gleichem Winkel, höherer Auflösung bis zu 40.000 Impulsen/Umdrehung.
Höhere Ansprechfrequenz bis zu 500.000 Hz
Wenn der Schrittimpuls länger als 100 ms aussetzt, wird der Spulenstrom automatisch auf die Hälfte des eingestellten Stroms reduziert.
Optisch isolierter Signaleingang/-ausgang

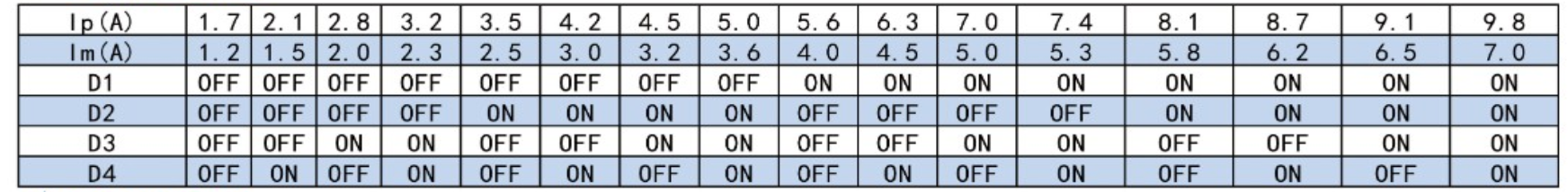

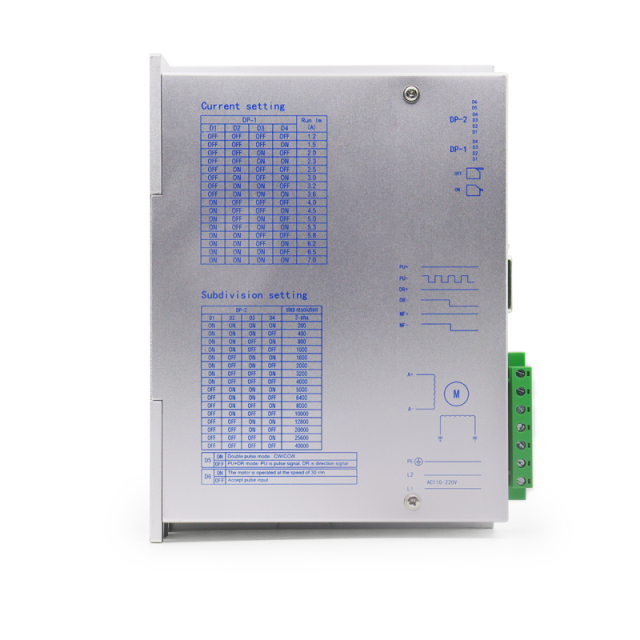

Der Ansteuerstrom ist in 16 Schritten von 1,2 A/Phase bis 7,0 A/Phase einstellbar.
Einzelner Netzanschluss, Spannungsbereich: AC 110-220 V
Phasenspeicherfunktion bei Stromausfall (das System speichert die Phase automatisch im Falle eines versehentlichen oder manuellen Stromausfalls/Abschaltens)
I/O-Signale, alle Eingangssignale sind optisch isoliert und mit Signalpegeln von 5 V bis 24 V kompatibel.
Pulsglättungsfunktion für einen ruhigeren Motorlauf bei niedriger Drehzahl, Glättungsgrad einstellbar
Einstellbare Motorinduktivität zur Maximierung der Schrittmotorleistung
Elektrische Parameter
| Parameterkategorie | Parameterelement | Parameterwert oder Beschreibung |
|---|---|---|
| Betriebsspannung | AC90~240V | |
| Signalspannung | 4,2–24 V | |
| Signalfrequenz | ≤150 kHz | |
| Signalschnittstelle | RS485 | |
| Steuermodus | Gemeinsame Kathode, gemeinsame Anode, Differenzial | |
| Trigger-Modus | Auslöser für steigende Flanke, einstellbare fallende Flanke | |
| Arbeitsmodus | Einzel-/Doppelimpuls, Geschwindigkeitsstufe 10 (Einstellung erforderlich) | |
| SP01 Verriegelungsstrom einstellbar | Erfordert ein Debugging-Tool | |
| Parametereinstellung | SP05 Pulsglättung einstellbar | Erfordert ein Debugging-Tool |
| SP17 Motorinduktivität einstellbar | Erfordert ein Debugging-Tool | |
| Kompatible Motoren | Motoren der Baureihen 86, 110, 130 und 150 | |
| Weitere Einstellungen | Motorfreigabefunktion aktiv | |
| Impulsstoppphasenspeicher aktiv | ||
| Fehlerschutz | Unterspannungs-/Überspannungsalarm | |
| Überstromalarm | ||
| Übertemperaturalarm |
Die Eingangsspannung darf 270 V Wechselstrom nicht überschreiten;
Das Eingangsimpulssignal ist an der fallenden Flanke wirksam; die Steuerung über die steigende Flanke erfordert die Einstellung der internen Parameter des Treibers;

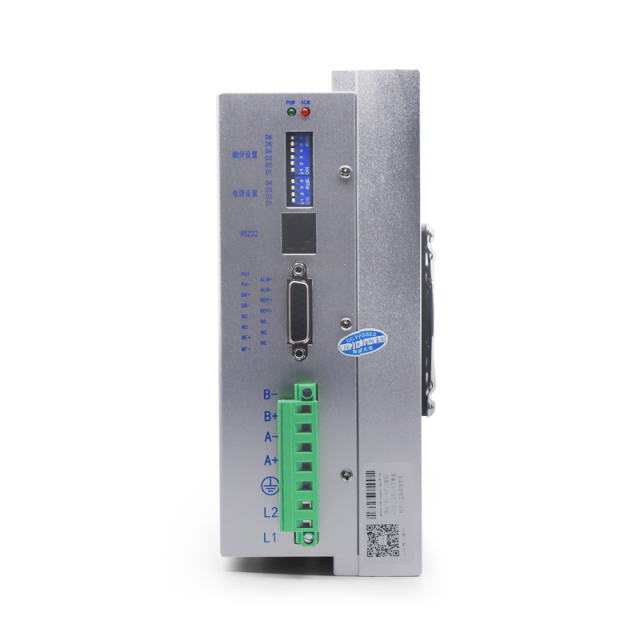

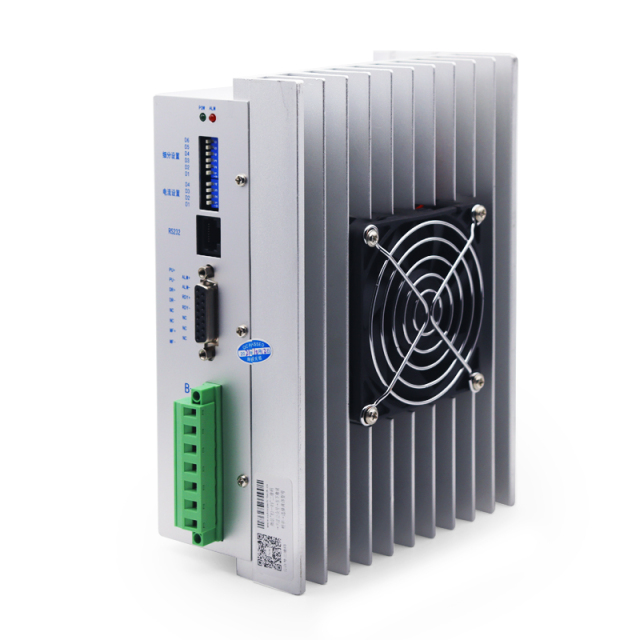

Wenn die Treibertemperatur 75 °C übersteigt, schaltet sich der Treiber ab und die Fehleranzeige ALM leuchtet auf. Der Treiber kann den Betrieb erst wieder aufnehmen, nachdem die Temperatur auf 50 °C gesunken ist und die Stromversorgung wiederhergestellt wurde. Falls der Überhitzungsschutz ausgelöst wird, installieren Sie bitte einen Kühlkörper.
Die Überstrom-Fehleranzeige (Lastkurzschluss) ALM leuchtet auf. Bitte überprüfen Sie die Motorverkabelung und andere Kurzschlussquellen. Nach der Fehlerbehebung schalten Sie die Stromversorgung wieder ein, um den Betrieb wiederherzustellen.
Die Motorfehleranzeige ALM leuchtet nicht. Bitte überprüfen Sie die Motorverkabelung. Nach der Fehlerbehebung schalten Sie die Stromversorgung wieder ein, um den Betrieb wiederherzustellen.
| D6 | Selbsttestschalter |
|---|---|
| AUS | Externer Impuls |
| AN | Bei einer Drehzahl von 30 U/min |
Notiz : 1. Wenn D6 eingeschaltet ist, ist der Selbsttestschalter ausgeschaltet.
2. Wenn D6 AUS ist, ist der Selbsttestschalter EIN.
| D5 | Pulsmodus |
|---|---|
| AN | Doppelimpuls: PU ist das Vorwärtsimpulssignal, DR ist das Rückwärtsimpulssignal |
| AUS | Einzelimpuls: PU ist das Schrittimpulssignal, DR ist das Richtungssteuersignal |
